Objectif
Cette SAE visait à caractériser un câble RJ45 en mesurant sa vitesse de propagation et son atténuation. Des prises de mesures ont été effectuées via oscilloscope pour observer les réflexions de signal, et un calcul Excel a permis de déterminer l'atténuation en dB/m.
Prises de mesure

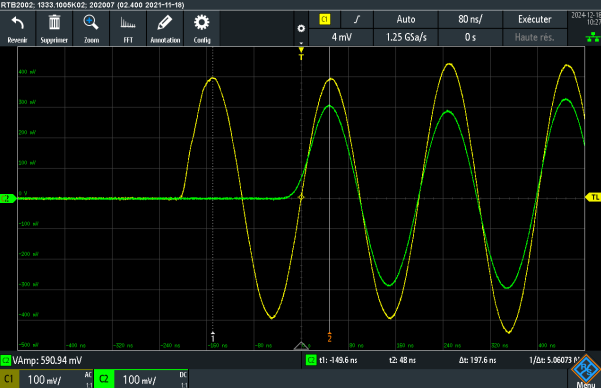

Pour 10 mètres de câbles :

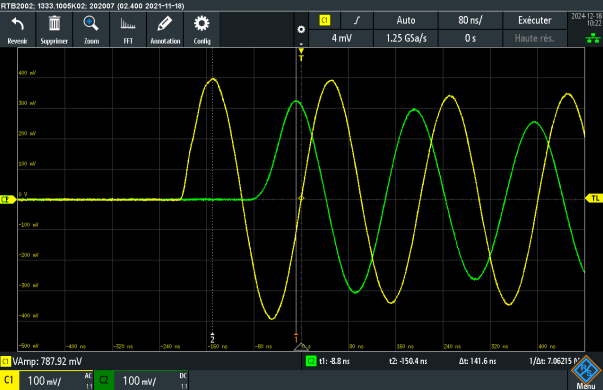

Pour 20 mètres de câbles :

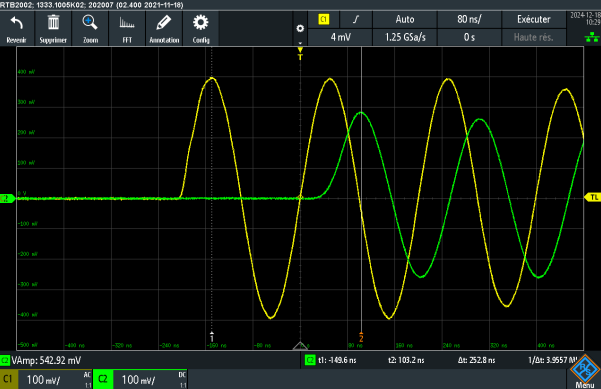

Pour 30 mètres de câbles :
Les pics de réflexion ont permis de mesurer le délai de propagation, ce qui a permis de calculer la vitesse à partir de la longueur connue du câble.

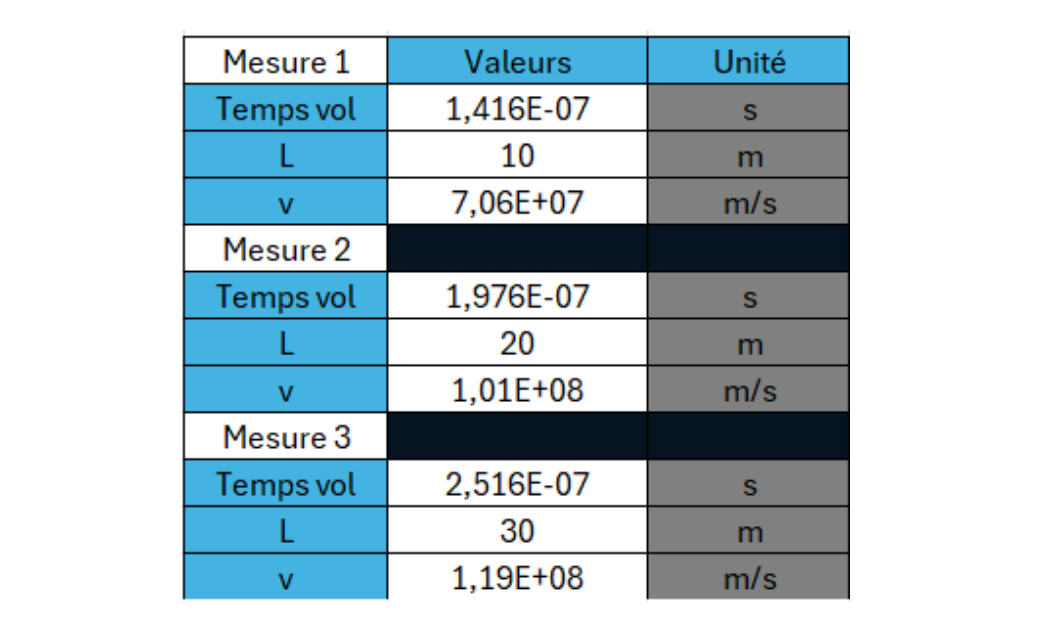

Ensuite nous avons pu réaliser notre première feuille Excel afin de déterminer la vitesse de propagation dans le câble et l’erreur due à la plaquette. Nous pouvons placer nos premières valeurs dans un tableau :
On peu voir dans ce premier tableau, que les vitesses ne sont pas cohérentes, due à l’erreur de la plaquette.
Nous traçons le temps de vol en fonction de la longueur du câble, puis nous ajoutons une courbe de tendance linéaire pour faire afficher l’équation :
\( \Delta t = \frac{1}{\nu} L + e_r \)

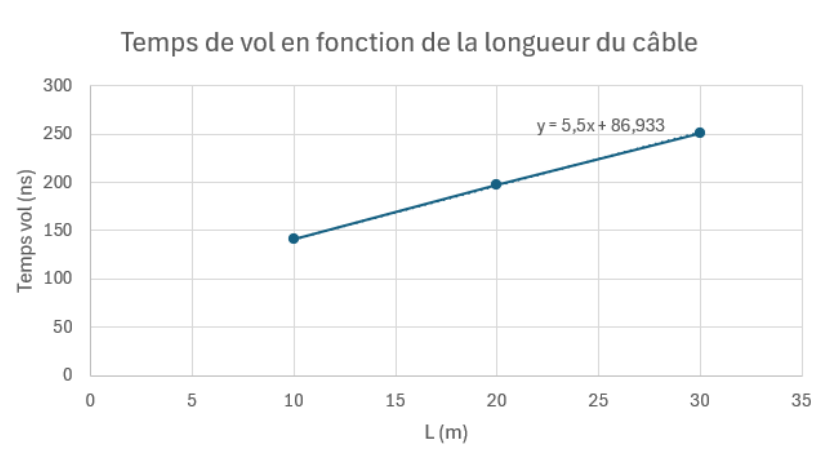

On trace le temps de vol en fonction de la longueur du câble :
Nous pouvons donc remarquer l’équation 𝑦 = 5,5𝑥 + 86,933.

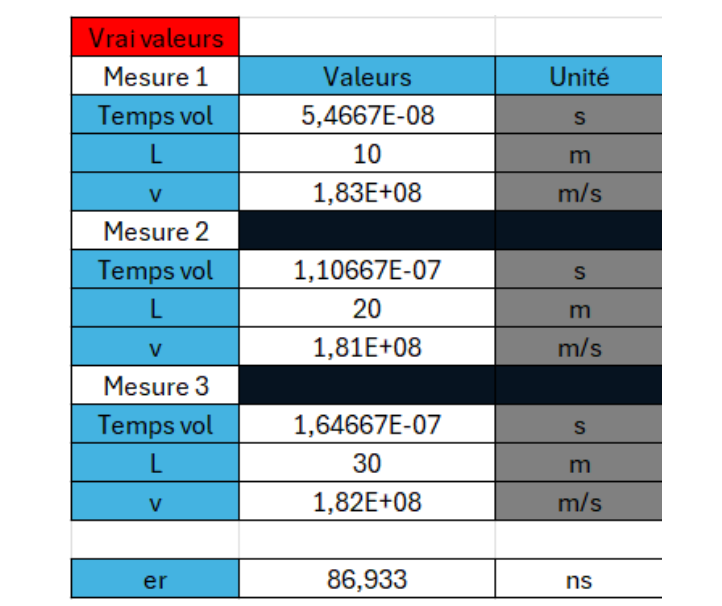

On peut donc créer notre tableau de vraie valeur :
Calculs & Analyse

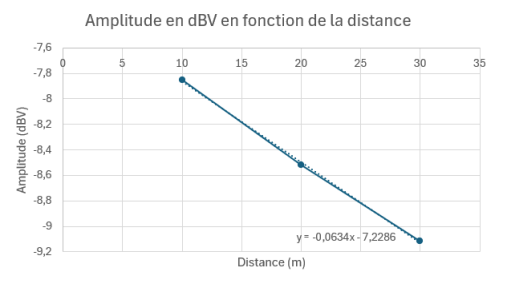

À partir des tensions mesurées à l'entrée et à la sortie du câble, on a pu tracer l'évolution de l'atténuation. Une modélisation en logarithme a permis d'établir une relation stable et exploitable.

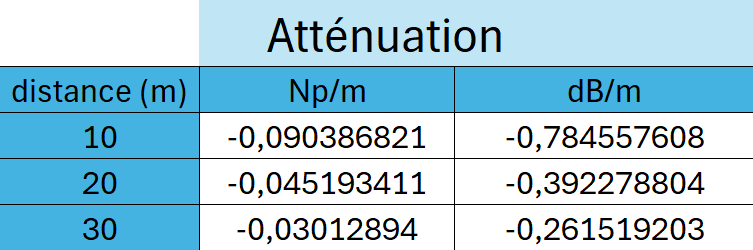

Ensuite on calcul grâce à différente équation l'atténuation dans le câble :
Conclusion
Cette étude permet de mieux comprendre les propriétés électromagnétiques d'un câble réseau classique. Le rapport a été structuré pour mettre en évidence la méthode scientifique appliquée, de la prise de mesure à l'analyse graphique et conclusion.
